멋진 글이 하나 있길래 느낌을 잊지 않으려고 써본다.

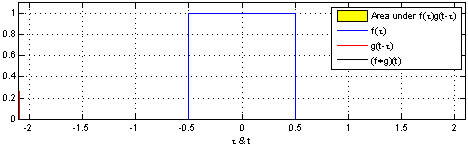

합성곱 하는법. 두 함수 중 아무 함수를 고르고 반전 후 음의 무한대부터 양의 무한대까지 선택한 함수를 이동시키면서 두 함수의 곱의 적분값을 계산한다. (검은 선)
참 쉽죠?
공 떨어뜨리기로 알아보는 convolution
공을 공중에서 낙하시켰을 때, 공이 a만큼 떨어진 곳에 착지할 확률을 f(a)라고 하자. 그 첫 착륙지점에서 공을 들어올려 또 다시 낙하시켰을 때, 그 자리에서 b만큼 떨어진 곳에 착지할 확률을 g(b)라고 한다. (공을 들어올린 높이가 달라지면 확률도 달라지니까 f와 g가 구별된다.)
그러니 이 사건이 일어날 확률은 f(a)g(b)이다. a+b = c 로 변수를 정하고 c = 3인 상황을 가정하면 두 번의 낙하를 통해 c=3에 도달할 경우의 수는 많다. f(1)g(2) 일 수도, f(0)g(3)일 수도 있다. c에 도달하는 모든 경우의 수를 합한 확률은
그럼 이게 합성곱이랜다. (이산변수를 연속변수로 바꿔주면 ∑가 ∫ 이 되니까 정의대로 적분 맞지요?) 여기서 b = c-a로 치환하면,

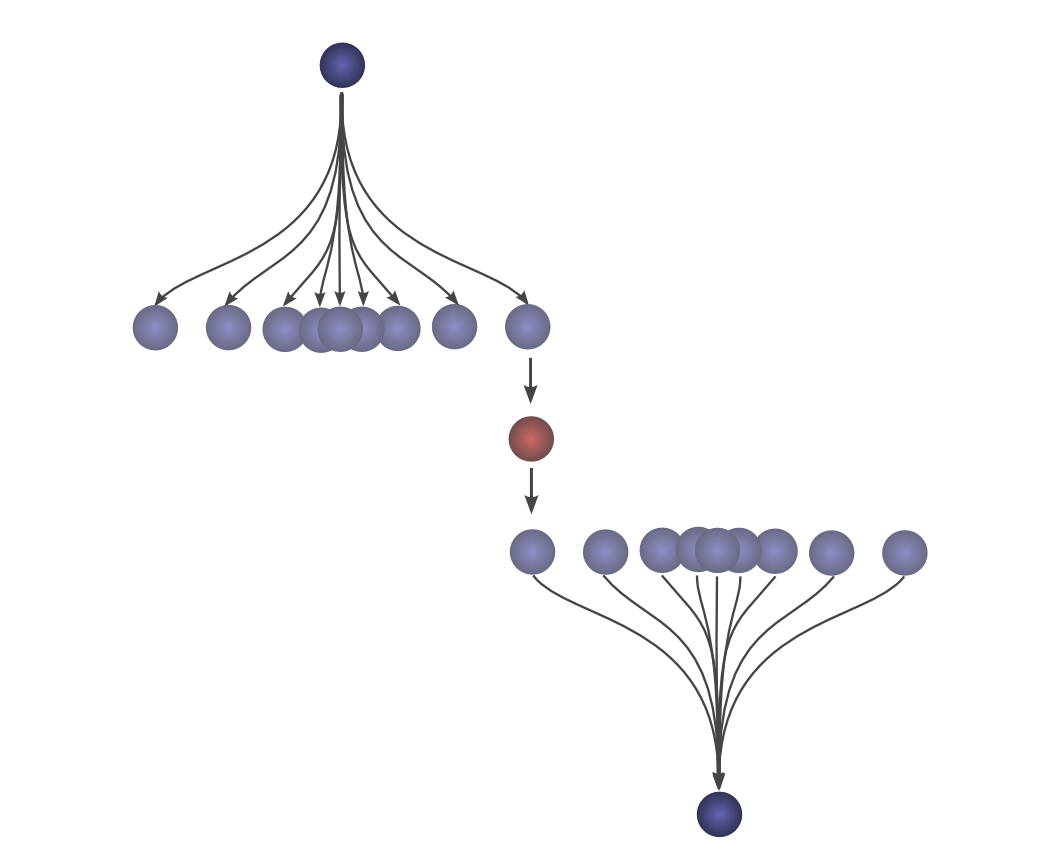

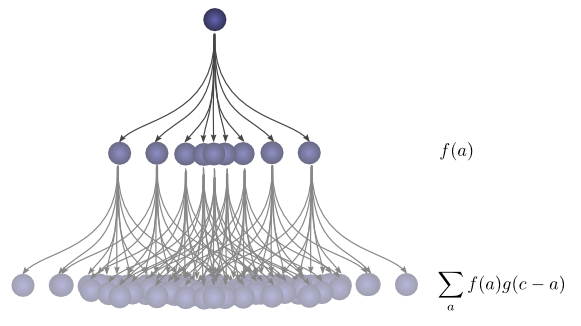

이걸 공으로 이미지화 하면
convolution 시각화

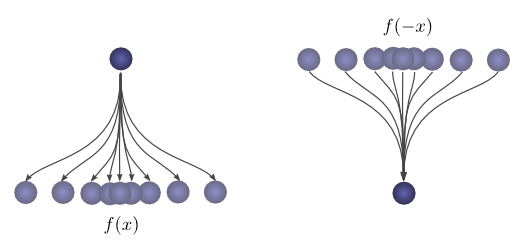

공이 어느 지점에서 낙하해서 출발점에서 x만큼 거리가 있는 곳에 착륙할 확률이 f(x)면, 착지한 곳으로부터 x만큼 거리가 있는 곳에서 떨어지기 시작했을 확률은 f(-x)이다.
- 왜 f(-x)인지..
낙하 시작점을 X, 착지점을 Y라고 했을 때, X~Unif(-L,+L)인 확률변수이고 Y=0이라고 가정하고 P(X=x | Y=0)이 정말로 f(-x)인지 증명하면 된다.
베이즈 룰에 따라 P(X=x | Y=0) = P(Y=0 | X=x)P(X=x) / P(Y=0) --- (1)
그리고 착지지점이 0일 확률 P(Y=0) = ∑ {x' in S} ( P(X=-x')f(x') ) (여기서 S=[-L, +L]) --- (2)
X는 유니폼이니까, P(X=x) = P(X=-x') = p를 (2)에 대입하면 P(Y=0) = p * ∑ {x' in S} f(x') = p * 1. (왜냐면 f( )는 확률변수인데 모든 정의역?을 훑어 합하니까 1)
또한 식 (1)에서 P(X=x) = p 이고 P(Y=0 | X=x) = f(-x)이므로 P(X=x | Y=0) = f(-x) 성립.

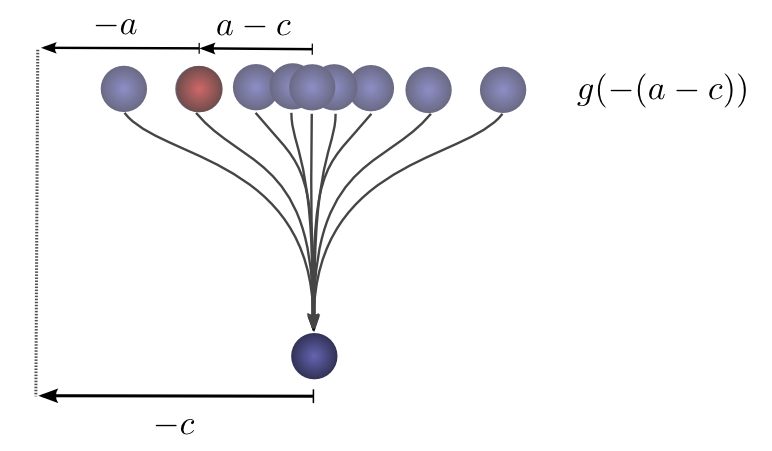

만약 내가 두번 낙하 후에 위치 c에 착지할 것을 알고있다면, 그 이전 위치(첫 착지 지점)이 a일 확률은?
방금 위에서 말한대로 g(-(a-c)) = g(c-a). 근데 여기서 가능한 a의 경우의 수는 [-L, +L] 에 다 있다.
그 경우의 수를 따르는 확률을 다 곱하면 맨 처음 말한 합성곱이랑 똑같지롱
졸라 신기하다 그림 3은 두번째 착지지점에 관한 거였고 그림 6은 첫번째 착지지점에 관한 건데 둘이 같아벌임 ㅇㅁㅇ!
최종 위치 c를 옮기면서 보면 합성곱 느낌이 좀 더 오는데
그림 7처럼 첫 낙하지점과 최종 착지지점이 같으면 (a=c 이면) 합성곱 (f*g)(c)의 값이 최대일 것이고 멀어질 수록 합성곱도 작아진다. 그림 8은 f와 g가 둘 다 정규분포인 pdf 라고 보면 타당한거 같고 이쯤오면 위키에 있는 움짤도 보면 완전 이해됨.
더 높은 차원의 convolution

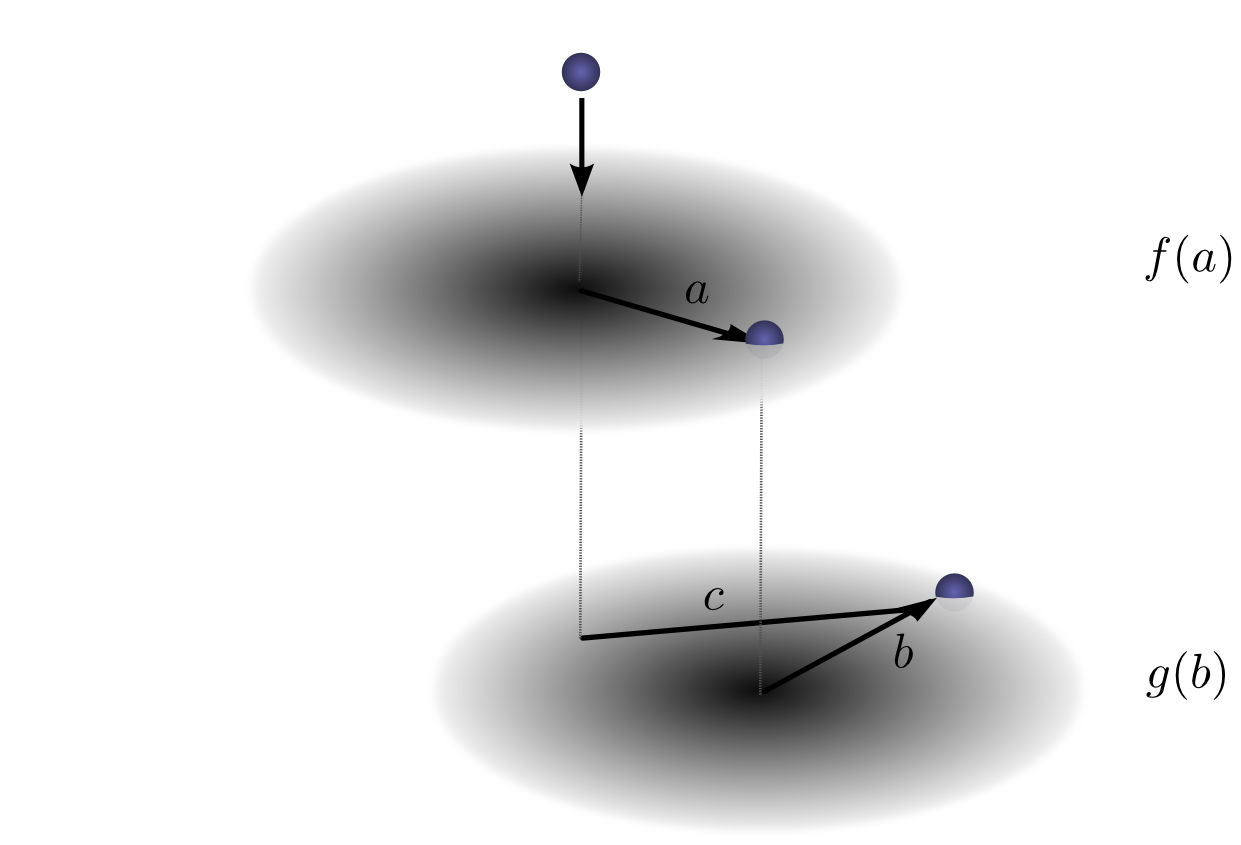

이제 공이 3차원 공간에 있다고 생각해보자.
이제 a,b,c는 스칼라가 아닌 벡터로 표현된다.
그림9 에서 한 함수가 1차원 상에서 움직이며 다른 함수를 훑고 지나가며 합성곱 결과를 뽑아낸 것 그대로 2차원으로 옮겨본다면,
어디서 많이 본 이 그림이 좀 다르게 보일 것이다. 그림 9의 검은선이 output, input이 파란함수, kernel을 빨간함수로 보자.
